K8s Main Server Authn#
Kubernetes 提供了如此丰富的登录验证策略，那么它们在登录验证过程中如何和谐共生呢？API Server 的登录验证机制基于插件化的思想，将各个策略分别构建成不同登录插件，在进行验证时逐个调用，只要有一个登录插件成功认证了请求用户，则登录成功。
NOTICE:
通过与否的准则与准入控制机制不同：准入控制机制下一个请求只要被一个准入控制器拒绝，请求就失败了；而登录认证是只需在一种方式下成功便通过。

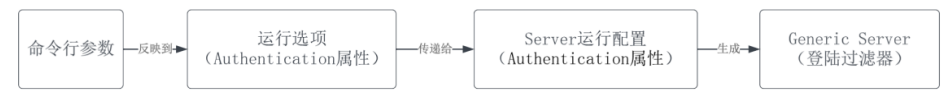

API Server 登录认证机制的构建过程如下图所示。
从配置信息流转上看与准入控制机制的构建过程十分类似。但它与准入控制机制也有重要不同，登录认证是在过滤器中实现的。回顾 Generic Server 的创建过程，在构建请求过滤器链时有一个名为 Authentication 的过滤器，其作用就是提供登录认证服务。过滤器在请求刚刚进入 API Server 就会被执行，这的确是登录、鉴权以及其它安全保护逻辑理想的触发时机。
运行选项和命令行参数#
API Server 在启动时第一项工作就是做一个类型为 ServerRunOptions 的变量，它是后续制作可用命令行参数和 Server 运行配置的数据来源，需要搞清楚这个数据源中关于登录认证的信息是怎么得来的。以 cmd/kube-apiserver/app/server.go 源文件中 API Server 启动命令生成方法 NewAPIServerCommand() 为入口，找到该变量是经如下方法制作并返回的：
// 代码: pkg\controlplane\apiserver\options\options.go#L112-L141
// NewOptions creates a new ServerRunOptions object with default parameters
func NewOptions() *Options {
s := Options{
GenericServerRunOptions: genericoptions.NewServerRunOptions(),
Etcd: genericoptions.NewEtcdOptions(storagebackend.NewDefaultConfig(kubeoptions.DefaultEtcdPathPrefix, nil)),
SecureServing: kubeoptions.NewSecureServingOptions(),
Audit: genericoptions.NewAuditOptions(),
Features: genericoptions.NewFeatureOptions(),
Admission: kubeoptions.NewAdmissionOptions(),
// 要点①
Authentication: kubeoptions.NewBuiltInAuthenticationOptions().WithAll(),
...
}
...
}要点①表明，用户认证相关选项数据是 NewBuiltInAuthenticationOptions() 方法，以及对其返回值的 WithAll()方法调用得来的。技术上说，在这之后还有可能对Authentication 内信息做进一步修改，但实际上 Authentication 属性的内容后续就不会修改了，只要搞清楚 NewBuiltInAuthenticationOptions() 和 WithAll() 方法，就清楚了登录认证配置从何而来。
// 代码: pkg\kubeapiserver\options\authentication.go#L163-L182
// NewBuiltInAuthenticationOptions create a new BuiltInAuthenticationOptions, just set default token cache TTL
func NewBuiltInAuthenticationOptions() *BuiltInAuthenticationOptions {
return &BuiltInAuthenticationOptions{
TokenSuccessCacheTTL: 10 * time.Second,
TokenFailureCacheTTL: 0 * time.Second,
}
}
// WithAll set default value for every build-in authentication option
func (o *BuiltInAuthenticationOptions) WithAll() *BuiltInAuthenticationOptions {
return o.
WithAnonymous().
WithBootstrapToken().
WithClientCert().
WithOIDC().
WithRequestHeader().
WithServiceAccounts().
WithTokenFile().
WithWebHook()
}NewBuiltInAuthenticationOptions 方法做了一个类型为 BuiltInAuthenticationOptions 结构体实例并返回。
WithAll 方法向接收者——也就是 NewBuiltInAuthenticationOptions 的返回值添加各种登录认证插件，包括：
- 匿名登录认证策略：由
WithAnonymous()方法加入。 - 启动引导认证策略：由
WithBootstrapToken()方法加入。 - X509 证书认证策略：由
WithClientCert()方法加入。 - OpenID Connect 认证策略：由
WithOIDC()方法加入。 - 代理认证策略：由
WithRequestHeader()方法加入。 - Service Account 认证策略：由
WithServiceAccounts()方法加入。 - 静态令牌验认证略：由
WithTokenFile()方法加入。 - Webhook 验认证略：由
WithWebHook()方法加入。
以上就是运行选项中 Authentication 属性信息的来源。
这一信息在运行选项的 Complete [补全] 阶段会被做一个小修改：禁止匿名登录策略。运行选项补全发生在 Complete() 方法中，这里 Authentication 属性的 ApplyAuthorization() 方法会被调到，而它只做了一件事情：在一定条件下禁止匿名登录策略，调用链如下：
// 代码: cmd\kube-apiserver\app\options\completion.go#L47-L92
// Complete set default ServerRunOptions.
// Should be called after kube-apiserver flags parsed.
func (s *ServerRunOptions) Complete(ctx context.Context) (CompletedOptions, error) {
...
controlplane, err := s.Options.Complete(ctx, []string{"kubernetes.default.svc", "kubernetes.default", "kubernetes"}, []net.IP{apiServerServiceIP})
if err != nil {
return CompletedOptions{}, err
}
...
}
// ⬇
// 调用 s.Options.Complete
// 代码: pkg\controlplane\apiserver\options\options.go#L221-290
func (o *Options) Complete(ctx context.Context, alternateDNS []string, alternateIPs []net.IP) (CompletedOptions, error) {
...
// put authorization options in final state
completed.Authorization.Complete()
// adjust authentication for completed authorization
completed.Authentication.ApplyAuthorization(completed.Authorization)
...
}
// ⬇
// 代码: pkg\kubeapiserver\options\authentication.go#L807-L818
// ApplyAuthorization will conditionally modify the authentication options based on the authorization options
func (o *BuiltInAuthenticationOptions) ApplyAuthorization(authorization *BuiltInAuthorizationOptions) {
if o == nil || authorization == nil || o.Anonymous == nil {
return
}
// authorization ModeAlwaysAllow cannot be combined with AnonymousAuth.
// in such a case the AnonymousAuth is stomped to false and you get a message
if o.Anonymous.Allow && sets.NewString(authorization.Modes...).Has(authzmodes.ModeAlwaysAllow) {
klog.Warningf("AnonymousAuth is not allowed with the AlwaysAllow authorizer. Resetting AnonymousAuth to false. You should use a different authorizer")
o.Anonymous.Allow = false
}
}大多数登录认证插件都有自己的配置，例如 OpenID Connect 策略需要设置校验 JWT 凭据时用到的密钥或证书，这些配置需要管理员在启动 API Server 时通过命令行参数设置；另外通过命令行参数也可以启用或禁用一些登录认证插件。这些命令行参数都由 ServerRunOptions.Authentication 字段来承载。该字段类型为 BuiltInAuthenticationOptions 结构体。
// 代码: cmd\kube-apiserver\app\options\options.go#L39-L43
// ServerRunOptions runs a kubernetes api server.
type ServerRunOptions struct {
*controlplaneapiserver.Options // embedded to avoid noise in existing consumers
Extra
}它具有方法 AddFlags()，这个方法把所有可用登录插件的命令行参数加入到 Cobra 框架中，
// 代码: cmd\kube-apiserver\app\options\options.go#L100-L157
// Flags returns flags for a specific APIServer by section name
func (s *ServerRunOptions) Flags() (fss cliflag.NamedFlagSets) {
s.Options.AddFlags(&fss)
...
}
// 调用 s.Options.AddFlags
// ⬇
// 代码: pkg\controlplane\apiserver\options\options.go#L143-L219
func (s *Options) AddFlags(fss *cliflag.NamedFlagSets) {
// Add the generic flags.
s.GenericServerRunOptions.AddUniversalFlags(fss.FlagSet("generic"))
s.Etcd.AddFlags(fss.FlagSet("etcd"))
s.SecureServing.AddFlags(fss.FlagSet("secure serving"))
s.Audit.AddFlags(fss.FlagSet("auditing"))
s.Features.AddFlags(fss.FlagSet("features"))
s.Authentication.AddFlags(fss.FlagSet("authentication"))
...
}
// 调用 s.Authentication.AddFlags
// ⬇
// pkg/kubeapiserver/options/authentication.go#L316-L463
func (o *BuiltInAuthenticationOptions) AddFlags(fs *pflag.FlagSet) {
if o == nil {
return
}
// 注册各个认证插件的命令行参数
// 1. 匿名认证
if o.Anonymous != nil {
fs.BoolVar(&o.Anonymous.Allow, "anonymous-auth", o.Anonymous.Allow,
"Enables anonymous requests to the secure port of the API server...")
}
// 2. Bootstrap Token
if o.BootstrapToken != nil {
fs.BoolVar(&o.BootstrapToken.Enable, "enable-bootstrap-token-auth", ...)
}
// 3. 客户端证书
if o.ClientCert != nil {
o.ClientCert.AddFlags(fs) // --client-ca-file
}
// 4. OIDC
if o.OIDC != nil {
fs.StringVar(&o.OIDC.IssuerURL, "oidc-issuer-url", ...)
fs.StringVar(&o.OIDC.ClientID, "oidc-client-id", ...)
fs.StringVar(&o.OIDC.CAFile, "oidc-ca-file", ...)
fs.StringVar(&o.OIDC.UsernameClaim, "oidc-username-claim", ...)
fs.StringVar(&o.OIDC.UsernamePrefix, "oidc-username-prefix", ...)
fs.StringVar(&o.OIDC.GroupsClaim, "oidc-groups-claim", ...)
fs.StringVar(&o.OIDC.GroupsPrefix, "oidc-groups-prefix", ...)
fs.StringSliceVar(&o.OIDC.SigningAlgs, "oidc-signing-algs", ...)
fs.Var(&o.OIDC.RequiredClaims, "oidc-required-claim", ...)
}
// 5. 请求头认证
if o.RequestHeader != nil {
o.RequestHeader.AddFlags(fs) // --requestheader-*
}
// 6. ServiceAccount
if o.ServiceAccounts != nil {
fs.StringArrayVar(&o.ServiceAccounts.KeyFiles, "service-account-key-file", ...)
fs.BoolVar(&o.ServiceAccounts.Lookup, "service-account-lookup", ...)
fs.StringArrayVar(&o.ServiceAccounts.Issuers, "service-account-issuer", ...)
fs.StringVar(&o.ServiceAccounts.JWKSURI, "service-account-jwks-uri", ...)
fs.DurationVar(&o.ServiceAccounts.MaxExpiration, "service-account-max-token-expiration", ...)
fs.BoolVar(&o.ServiceAccounts.ExtendExpiration, "service-account-extend-token-expiration", ...)
}
// 7. Token 文件
if o.TokenFile != nil {
fs.StringVar(&o.TokenFile.TokenFile, "token-auth-file", ...)
}
// 8. Webhook
if o.WebHook != nil {
fs.StringVar(&o.WebHook.ConfigFile, "authentication-token-webhook-config-file", ...)
fs.StringVar(&o.WebHook.Version, "authentication-token-webhook-version", ...)
fs.DurationVar(&o.WebHook.CacheTTL, "authentication-token-webhook-cache-ttl", ...)
}
}Cobra 负责把用户的相关输入赋值给 ServerRunOptions.Authentication。
从运行选项到运行配置#
运行选项结构体（ServerRunOptions）面向命令行，负责用组织包含命令行输入信息在内的所有选项配置信息；而主 Server 运行配置结构体(controlplan.Config)面向 Server，选项信息是它的主要信息来源，辅以一些其它逻辑决定的信息。登录认证信息也有一个从运行选项到运行配置转移的一个过程。
登录认证机制完全是由 Generic Server 提供的，主 Server 直接把这部分工作交给自己的底座 Generic Server；类似地，主 Server 的运行配置结构体通过 Generic Server 的运行配置结构体（genericapiserver.Config）代持 Authentication 信息，代码上可看到 controlplan.Config 直接定义了一个属性 GenericConfig 来嵌入 Generic Server 运行配置：
// 代码: pkg\controlplane\apiserver\config.go#L65-L68
// Config defines configuration for the master
type Config struct {
Generic *genericapiserver.Config
Extra
}登录认证参数从命令行选项到运行参数的转移过程与准入控制参数的过程如出一辙，这里重温一下。方法 buildGenericConfig() 以之前得到的 ServerRunOptions 结构体实例为入参，构造一个 Generic Server 的 Config 结构体实例；这个 Config 结构体实例会成为主 Server 运行配置的一部分——也就是前面看到的 controlplan.Config 结构体的 GenericConfig 字段。
┌─────────────────────────────────────────────────────────────────────────────┐
│ 命令行参数解析阶段 │
├─────────────────────────────────────────────────────────────────────────────┤
│ $ kube-apiserver --anonymous-auth=true \ │
│ --oidc-issuer-url=https://issuer.example.com \ │
│ --service-account-key-file=/path/to/sa.key │
│ │
│ pflag 通过指针直接修改 ServerRunOptions.Authentication 的字段值 │
└─────────────────────────────────────────────────────────────────────────────┘
↓
┌─────────────────────────────────────────────────────────────────────────────┐
│ 第一步：Run() 函数入口 │
│ cmd/kube-apiserver/app/server.go:147 │
├─────────────────────────────────────────────────────────────────────────────┤
│ func Run(ctx context.Context, opts options.CompletedOptions) error { │
│ config, err := NewConfig(opts) ────────────────┐ │
│ completed, err := config.Complete() │ │
│ server, err := CreateServerChain(completed) │ │
│ prepared, err := server.PrepareRun() │ │
│ return prepared.Run(ctx) │ │
│ } │ │
└──────────────────────────────────────────────────────┼─────────────────────┘
│
↓
┌─────────────────────────────────────────────────────────────────────────────┐
│ 第二步：NewConfig() 创建配置 │
│ cmd/kube-apiserver/app/config.go:74 │
├─────────────────────────────────────────────────────────────────────────────┤
│ func NewConfig(opts options.CompletedOptions) (*Config, error) { │
│ c := &Config{Options: opts} │
│ │
│ genericConfig, versionedInformers, storageFactory, err := │
│ controlplaneapiserver.BuildGenericConfig( ─────────┐ │
│ opts.CompletedOptions, │ │
│ schemes, │ │
│ resourceConfig, │ │
│ getOpenAPIDefinitions, │ │
│ ) │ │
│ │ │
│ kubeAPIs, serviceResolver, pluginInitializer, err := │ │
│ CreateKubeAPIServerConfig(opts, genericConfig, ...) │ │
│ │ │
│ return c, nil │ │
│ } │ │
└──────────────────────────────────────────────────────────────┼─────────────┘
│
↓
┌─────────────────────────────────────────────────────────────────────────────┐
│ 第三步：BuildGenericConfig() 构建通用配置 │
│ pkg/controlplane/apiserver/config.go:115 │
├─────────────────────────────────────────────────────────────────────────────┤
│ func BuildGenericConfig(s options.CompletedOptions, ...) (...) { │
│ genericConfig = genericapiserver.NewConfig(legacyscheme.Codecs) │
│ │
│ // 应用各种配置 │
│ s.GenericServerRunOptions.ApplyTo(genericConfig) │
│ s.SecureServing.ApplyTo(&genericConfig.SecureServing, ...) │
│ s.Features.ApplyTo(genericConfig, ...) │
│ s.APIEnablement.ApplyTo(genericConfig, ...) │
│ s.EgressSelector.ApplyTo(genericConfig) │
│ s.Traces.ApplyTo(genericConfig.EgressSelector, genericConfig) │
│ │
│ // 🔥 关键：应用认证配置 │
│ s.Authentication.ApplyTo( ─────────────────────────┐ │
│ ctx, │ │
│ &genericConfig.Authentication, // 目标配置 │ │
│ genericConfig.SecureServing, │ │
│ genericConfig.EgressSelector, │ │
│ genericConfig.OpenAPIConfig, │ │
│ genericConfig.OpenAPIV3Config, │ │
│ clientgoExternalClient, │ │
│ versionedInformers, │ │
│ genericConfig.APIServerID, │ │
│ ) │ │
│ │ │
│ return genericConfig, versionedInformers, storageFactory, nil │
│ } │ │
└──────────────────────────────────────────────────────────┼─────────────────┘
│
↓
┌─────────────────────────────────────────────────────────────────────────────┐
│ 第四步：Authentication.ApplyTo() 应用认证配置 │
│ pkg/kubeapiserver/options/authentication.go:647 │
├─────────────────────────────────────────────────────────────────────────────┤
│ func (o *BuiltInAuthenticationOptions) ApplyTo( │
│ ctx context.Context, │
│ authInfo *genericapiserver.AuthenticationInfo, // 目标 │
│ ..., │
│ ) error { │
│ // 步骤 4.1：转换选项为配置 │
│ authenticatorConfig, err := o.ToAuthenticationConfig() ──────┐ │
│ if err != nil { │ │
│ return err │ │
│ } │ │
│ │ │
│ // 步骤 4.2：应用客户端证书配置 │ │
│ if authenticatorConfig.ClientCAContentProvider != nil { │ │
│ authInfo.ApplyClientCert(...) │ │
│ } │ │
│ │ │
│ // 步骤 4.3：设置请求头配置 │ │
│ authInfo.RequestHeaderConfig = authenticatorConfig.RequestHeaderConfig│
│ authInfo.APIAudiences = o.APIAudiences │ │
│ │ │
│ // 步骤 4.4：设置 ServiceAccount Token Getter │ │
│ authenticatorConfig.ServiceAccountTokenGetter = │ │
│ serviceaccountcontroller.NewGetterFromClient(...) │ │
│ │ │
│ // 步骤 4.5：设置 Bootstrap Token 认证器 │ │
│ if authenticatorConfig.BootstrapToken { │ │
│ authenticatorConfig.BootstrapTokenAuthenticator = │ │
│ bootstrap.NewTokenAuthenticator(...) │ │
│ } │ │
│ │ │
│ // 步骤 4.6：创建实际的认证器 │ │
│ authenticator, updateFunc, openAPIV2Defs, openAPIV3Schemes, err := │
│ authenticatorConfig.New(ctx) ────────────────────────┐ │ │
│ if err != nil { │ │ │
│ return err │ │ │
│ } │ │ │
│ │ │ │
│ // 步骤 4.7：赋值给服务器配置 │ │ │
│ authInfo.Authenticator = authenticator // 🎯 最终赋值 │ │ │
│ │ │ │
│ return nil │ │ │
│ } │ │ │
└────────────────────────────────────────────────────────────────┼───┼───────┘
│ │
┌────────────────────────────────────────────┘ │
↓ │
┌─────────────────────────────────────────────────────────────────────────────┐
│ 第五步：ToAuthenticationConfig() 转换选项为配置 │
│ pkg/kubeapiserver/options/authentication.go:465 │
├─────────────────────────────────────────────────────────────────────────────┤
│ func (o *BuiltInAuthenticationOptions) ToAuthenticationConfig() │
│ (kubeauthenticator.Config, error) { │
│ │
│ ret := kubeauthenticator.Config{ │
│ TokenSuccessCacheTTL: o.TokenSuccessCacheTTL, │
│ TokenFailureCacheTTL: o.TokenFailureCacheTTL, │
│ } │
│ │
│ // 转换 Bootstrap Token │
│ if o.BootstrapToken != nil { │
│ ret.BootstrapToken = o.BootstrapToken.Enable │
│ } │
│ │
│ // 转换客户端证书 │
│ if o.ClientCert != nil { │
│ ret.ClientCAContentProvider, _ = │
│ o.ClientCert.GetClientCAContentProvider() │
│ } │
│ │
│ // 转换 OIDC 配置 │
│ if o.OIDC != nil && len(o.OIDC.IssuerURL) > 0 { │
│ jwtAuthenticator := apiserver.JWTAuthenticator{ │
│ Issuer: apiserver.Issuer{ │
│ URL: o.OIDC.IssuerURL, │
│ Audiences: []string{o.OIDC.ClientID}, │
│ }, │
│ ClaimMappings: apiserver.ClaimMappings{ │
│ Username: apiserver.PrefixedClaimOrExpression{ │
│ Prefix: ptr.To(usernamePrefix), │
│ Claim: o.OIDC.UsernameClaim, │
│ }, │
│ }, │
│ } │
│ ret.AuthenticationConfig.JWT = []apiserver.JWTAuthenticator{ │
│ jwtAuthenticator, │
│ } │
│ ret.OIDCSigningAlgs = o.OIDC.SigningAlgs │
│ } │
│ │
│ // 转换匿名认证 │
│ if o.Anonymous != nil { │
│ ret.Anonymous = apiserver.AnonymousAuthConfig{ │
│ Enabled: o.Anonymous.Allow, │
│ } │
│ } │
│ │
│ // 转换请求头认证 │
│ if o.RequestHeader != nil { │
│ ret.RequestHeaderConfig, _ = │
│ o.RequestHeader.ToAuthenticationRequestHeaderConfig() │
│ } │
│ │
│ // 转换 ServiceAccount 配置 │
│ if o.ServiceAccounts != nil { │
│ ret.ServiceAccountIssuers = o.ServiceAccounts.Issuers │
│ ret.ServiceAccountLookup = o.ServiceAccounts.Lookup │
│ // 加载公钥文件 │
│ for _, keyFile := range o.ServiceAccounts.KeyFiles { │
│ publicKeys, _ := keyutil.PublicKeysFromFile(keyFile) │
│ ret.ServiceAccountPublicKeysGetter = │
│ serviceaccount.StaticPublicKeysGetter(publicKeys) │
│ } │
│ } │
│ │
│ // 转换 Token 文件 │
│ if o.TokenFile != nil { │
│ ret.TokenAuthFile = o.TokenFile.TokenFile │
│ } │
│ │
│ // 转换 Webhook │
│ if o.WebHook != nil { │
│ ret.WebhookTokenAuthnConfigFile = o.WebHook.ConfigFile │
│ ret.WebhookTokenAuthnVersion = o.WebHook.Version │
│ ret.WebhookTokenAuthnCacheTTL = o.WebHook.CacheTTL │
│ } │
│ │
│ return ret, nil │
│ } │
└─────────────────────────────────────────────────────────────────────────────┘
↓
┌─────────────────────────────────────────────────────────────────────────────┐
│ 返回 kubeauthenticator.Config │
├─────────────────────────────────────────────────────────────────────────────┤
│ type Config struct { │
│ Anonymous apiserver.AnonymousAuthConfig │
│ BootstrapToken bool │
│ TokenAuthFile string │
│ AuthenticationConfig *apiserver.AuthenticationConfiguration │
│ OIDCSigningAlgs []string │
│ ServiceAccountLookup bool │
│ ServiceAccountIssuers []string │
│ ServiceAccountPublicKeysGetter serviceaccount.PublicKeysGetter │
│ WebhookTokenAuthnConfigFile string │
│ RequestHeaderConfig *RequestHeaderConfig │
│ TokenSuccessCacheTTL time.Duration │
│ TokenFailureCacheTTL time.Duration │
│ // ... 其他字段 │
│ } │
└─────────────────────────────────────────────────────────────────────────────┘
↓
┌─────────────────────────────────────────────────────────────────────────────┐
│ 第六步：authenticatorConfig.New() 创建实际认证器 │
│ pkg/kubeapiserver/authenticator/config.go:103 │
├─────────────────────────────────────────────────────────────────────────────┤
│ func (config Config) New(ctx context.Context) ( │
│ authenticator.Request, │
│ updateFunc, │
│ *spec.SecurityDefinitions, │
│ spec3.SecuritySchemes, │
│ error, │
│ ) { │
│ var authenticators []authenticator.Request │
│ var tokenAuthenticators []authenticator.Token │
│ │
│ // 1. 添加请求头认证器 │
│ if config.RequestHeaderConfig != nil { │
│ requestHeaderAuthenticator := │
│ headerrequest.NewDynamicVerifyOptionsSecure(...) │
│ authenticators = append(authenticators, │
│ authenticator.WrapAudienceAgnosticRequest( │
│ config.APIAudiences, │
│ requestHeaderAuthenticator, │
│ )) │
│ } │
│ │
│ // 2. 添加 X509 客户端证书认证器 │
│ if config.ClientCAContentProvider != nil { │
│ certAuth := x509.NewDynamic( │
│ config.ClientCAContentProvider.VerifyOptions, │
│ x509.CommonNameUserConversion, │
│ ) │
│ authenticators = append(authenticators, certAuth) │
│ } │
│ │
│ // 3. 添加 Token 文件认证器 │
│ if len(config.TokenAuthFile) > 0 { │
│ tokenAuth, _ := newAuthenticatorFromTokenFile( │
│ config.TokenAuthFile, │
│ ) │
│ tokenAuthenticators = append(tokenAuthenticators, │
│ authenticator.WrapAudienceAgnosticToken( │
│ config.APIAudiences, │
│ tokenAuth, │
│ )) │
│ } │
│ │
│ // 4. 添加 ServiceAccount 认证器 │
│ if config.ServiceAccountPublicKeysGetter != nil { │
│ serviceAccountAuth, _ := newServiceAccountAuthenticator( │
│ config.ServiceAccountIssuers, │
│ config.ServiceAccountPublicKeysGetter, │
│ config.APIAudiences, │
│ config.ServiceAccountTokenGetter, │
│ ) │
│ tokenAuthenticators = append(tokenAuthenticators, │
│ serviceAccountAuth, │
│ ) │
│ } │
│ │
│ // 5. 添加 Bootstrap Token 认证器 │
│ if config.BootstrapTokenAuthenticator != nil { │
│ tokenAuthenticators = append(tokenAuthenticators, │
│ authenticator.WrapAudienceAgnosticToken( │
│ config.APIAudiences, │
│ config.BootstrapTokenAuthenticator, │
│ )) │
│ } │
│ │
│ // 6. 添加 OIDC/JWT 认证器 │
│ if len(config.AuthenticationConfig.JWT) > 0 { │
│ jwtAuthenticator, _ := newJWTAuthenticator( │
│ config.AuthenticationConfig.JWT, │
│ config.APIAudiences, │
│ config.OIDCSigningAlgs, │
│ ) │
│ tokenAuthenticators = append(tokenAuthenticators, │
│ jwtAuthenticator, │
│ ) │
│ } │
│ │
│ // 7. 添加 Webhook 认证器 │
│ if len(config.WebhookTokenAuthnConfigFile) > 0 { │
│ webhookAuth, _ := newWebhookTokenAuthenticator(config) │
│ tokenAuthenticators = append(tokenAuthenticators, webhookAuth) │
│ } │
│ │
│ // 8. 将所有 token 认证器组合并添加缓存 │
│ if len(tokenAuthenticators) > 0 { │
│ tokenAuth := tokenunion.New(tokenAuthenticators...) │
│ tokenAuth = tokencache.New( │
│ tokenAuth, │
│ true, │
│ config.TokenSuccessCacheTTL, │
│ config.TokenFailureCacheTTL, │
│ ) │
│ authenticators = append(authenticators, │
│ bearertoken.New(tokenAuth), │
│ websocket.NewProtocolAuthenticator(tokenAuth), │
│ ) │
│ } │
│ │
│ // 9. 添加匿名认证器（最后） │
│ if config.Anonymous.Enabled { │
│ authenticators = append(authenticators, │
│ anonymous.NewAuthenticator(), │
│ ) │
│ } │
│ │
│ // 10. 组合所有认证器 │
│ authenticator := union.New(authenticators...) │
│ authenticator = group.NewAuthenticatedGroupAdder(authenticator) │
│ │
│ return authenticator, updateFunc, &securityDefs, securitySchemes, nil │
│ } │
└─────────────────────────────────────────────────────────────────────────────┘
↓
┌─────────────────────────────────────────────────────────────────────────────┐
│ 返回认证器链（Authenticator Chain） │
├─────────────────────────────────────────────────────────────────────────────┤
│ authenticator.Request (union 组合) │
│ │ │
│ ├─ RequestHeaderAuthenticator // 请求头认证 │
│ │ │
│ ├─ X509Authenticator // 客户端证书认证 │
│ │ │
│ ├─ BearerTokenAuthenticator // Bearer Token 认证 │
│ │ └─ TokenCache // Token 缓存层 │
│ │ └─ TokenUnion // Token 认证器联合 │
│ │ ├─ TokenFileAuthenticator // Token 文件认证 │
│ │ ├─ ServiceAccountAuthenticator // ServiceAccount 认证 │
│ │ ├─ BootstrapTokenAuthenticator // Bootstrap Token 认证 │
│ │ ├─ JWTAuthenticator (OIDC) // OIDC/JWT 认证 │
│ │ └─ WebhookAuthenticator // Webhook 认证 │
│ │ │
│ └─ AnonymousAuthenticator // 匿名认证（最后一个） │
└─────────────────────────────────────────────────────────────────────────────┘
↓
┌─────────────────────────────────────────────────────────────────────────────┐
│ 第七步：赋值给服务器配置（回到 ApplyTo） │
│ pkg/kubeapiserver/options/authentication.go:731 │
├─────────────────────────────────────────────────────────────────────────────┤
│ authInfo.Authenticator = authenticator // 🎯 最终赋值 │
│ │
│ // authInfo 是 genericConfig.Authentication 的引用 │
│ // 所以实际上是： │
│ // genericConfig.Authentication.Authenticator = authenticator │
└─────────────────────────────────────────────────────────────────────────────┘
↓
┌─────────────────────────────────────────────────────────────────────────────┐
│ 最终结果：genericapiserver.Config │
├─────────────────────────────────────────────────────────────────────────────┤
│ type Config struct { │
│ ... │
│ Authentication AuthenticationInfo { │
│ Authenticator: authenticator.Request, // 🎯 认证器链 │
│ APIAudiences: []string, │
│ RequestHeaderConfig: *RequestHeaderConfig, │
│ } │
│ Authorization AuthorizationInfo { │
│ Authorizer: authorizer.Authorizer, │
│ } │
│ ... │
│ } │
└─────────────────────────────────────────────────────────────────────────────┘
↓
┌─────────────────────────────────────────────────────────────────────────────┐
│ 服务器启动，使用认证器处理请求 │
├─────────────────────────────────────────────────────────────────────────────┤
│ 每个 HTTP 请求到达时： │
│ 1. 经过认证中间件 │
│ 2. 调用 genericConfig.Authentication.Authenticator.AuthenticateRequest()│
│ 3. 认证器链按顺序尝试认证 │
│ 4. 第一个成功的认证器返回用户信息 │
│ 5. 如果所有认证器都失败，匿名认证器返回匿名用户（如果启用） │
└─────────────────────────────────────────────────────────────────────────────┘从运行配置到 Generic Server 过滤器#
┌─────────────────────────────────────────────────────────────────────────────┐
│ 第一步：Run() → CreateServerChain() │
│ cmd/kube-apiserver/app/server.go │
├─────────────────────────────────────────────────────────────────────────────┤
│ func Run(ctx context.Context, opts options.CompletedOptions) error { │
│ config, err := NewConfig(opts) │
│ completed, err := config.Complete() │
│ server, err := CreateServerChain(completed) // 👈 创建服务器链 │
│ prepared, err := server.PrepareRun() │
│ return prepared.Run(ctx) │
│ } │
└─────────────────────────────────────────────────────────────────────────────┘
↓
┌─────────────────────────────────────────────────────────────────────────────┐
│ 第二步：CreateServerChain() 创建三层服务器 │
│ cmd/kube-apiserver/app/server.go:176 │
├─────────────────────────────────────────────────────────────────────────────┤
│ func CreateServerChain(config CompletedConfig) (*APIAggregator, error) { │
│ // 1. APIExtensions Server (CRD) │
│ apiExtensionsServer, _ := config.ApiExtensions.New(...) │
│ │
│ // 2. KubeAPIServer (核心 API) 👈 关键 │
│ kubeAPIServer, _ := config.KubeAPIs.New(apiExtensionsServer) │
│ │
│ // 3. Aggregator Server (聚合层) │
│ aggregatorServer, _ := CreateAggregatorServer(...) │
│ │
│ return aggregatorServer, nil │
│ } │
└─────────────────────────────────────────────────────────────────────────────┘
↓
┌─────────────────────────────────────────────────────────────────────────────┐
│ 第三步：多层 New() 调用链（创建 GenericAPIServer） │
├─────────────────────────────────────────────────────────────────────────────┤
│ │
│ config.KubeAPIs.New(delegationTarget) │
│ ↓ pkg/controlplane/instance.go:316 │
│ CompletedConfig.New(delegationTarget) │
│ ↓ 调用 │
│ c.ControlPlane.New("KubeAPIServer", delegationTarget) │
│ ↓ pkg/controlplane/apiserver/server.go:95 │
│ completedConfig.New("KubeAPIServer", delegationTarget) │
│ ↓ 调用 │
│ c.Generic.New("KubeAPIServer", delegationTarget) │
│ ↓ staging/src/k8s.io/apiserver/pkg/server/config.go:766 │
│ completedConfig.New("KubeAPIServer", delegationTarget) // 👈 最终到达 │
│ │
└─────────────────────────────────────────────────────────────────────────────┘
↓
┌─────────────────────────────────────────────────────────────────────────────┐
│ 第四步：BuildHandlerChainFunc 的赋值下一步需要使用
│ staging/src/k8s.io/apiserver/pkg/server/config.go:396 │
├─────────────────────────────────────────────────────────────────────────────┤
│ func NewConfig(codecs serializer.CodecFactory) *Config { │
│ return &Config{ │
│ Serializer: codecs, │
│ BuildHandlerChainFunc: DefaultBuildHandlerChain, // 🔥 默认赋值 │
│ // ... 其他字段 │
│ } │
│ } │
│ │
│ // 说明： │
│ // 1. BuildHandlerChainFunc 是一个函数类型字段 │
│ // 2. 默认值是 DefaultBuildHandlerChain 函数 │
│ // 3. 可以被覆盖（如 aggregator 会包装它） │
└─────────────────────────────────────────────────────────────────────────────┘
↓
┌─────────────────────────────────────────────────────────────────────────────┐
│ 第五步：GenericAPIServer.New() 使用 BuildHandlerChainFunc │
│ staging/src/k8s.io/apiserver/pkg/server/config.go:766 │
├─────────────────────────────────────────────────────────────────────────────┤
│ func (c completedConfig) New(name string, delegationTarget DelegationTarget)│
│ (*GenericAPIServer, error) { │
│ │
│ // 🔥 创建 handler chain builder 闭包 │
│ handlerChainBuilder := func(handler http.Handler) http.Handler { │
│ return c.BuildHandlerChainFunc(handler, c.Config) │
│ // 👆 调用 DefaultBuildHandlerChain(handler, c.Config) │
│ } │
│ │
│ // 创建 APIServerHandler，传入 builder │
│ apiServerHandler := NewAPIServerHandler( │
│ name, │
│ c.Serializer, │
│ handlerChainBuilder, // 👈 传递闭包 │
│ delegationTarget.UnprotectedHandler(), │
│ ) │
│ │
│ s := &GenericAPIServer{ │
│ Handler: apiServerHandler, // 包含完整的过滤器链 │
│ // ... 其他字段 │
│ } │
│ │
│ return s, nil │
│ } │
└─────────────────────────────────────────────────────────────────────────────┘
↓
┌─────────────────────────────────────────────────────────────────────────────┐
│ 第六步：NewAPIServerHandler() 调用 builder │
│ staging/src/k8s.io/apiserver/pkg/server/handler.go │
├─────────────────────────────────────────────────────────────────────────────┤
│ func NewAPIServerHandler( │
│ name string, │
│ s runtime.NegotiatedSerializer, │
│ handlerChainBuilder HandlerChainBuilderFn, │
│ notFoundHandler http.Handler, │
│ ) *APIServerHandler { │
│ │
│ // 创建 director (路由分发器) │
│ director := director{ │
│ name: name, │
│ goRestfulContainer: gorestfulContainer, │
│ nonGoRestfulMux: nonGoRestfulMux, │
│ } │
│ │
│ return &APIServerHandler{ │
│ // 🔥 调用 builder 构建完整的过滤器链 │
│ FullHandlerChain: handlerChainBuilder(director), │
│ // 👆 │
│ // 调用 c.BuildHandlerChainFunc(director, c.Config)│
│ // 即 DefaultBuildHandlerChain(director, c.Config) │
│ // │
│ GoRestfulContainer: gorestfulContainer, │
│ NonGoRestfulMux: nonGoRestfulMux, │
│ Director: director, │
│ } │
│ } │
└─────────────────────────────────────────────────────────────────────────────┘
↓
┌─────────────────────────────────────────────────────────────────────────────┐
│ 第七步：DefaultBuildHandlerChain() 构建认证过滤器 │
│ staging/src/k8s.io/apiserver/pkg/server/config.go:1014 │
├─────────────────────────────────────────────────────────────────────────────┤
│ func DefaultBuildHandlerChain(apiHandler http.Handler, c *Config) │
│ http.Handler { │
│ │
│ handler := apiHandler // director (路由分发器) │
│ │
│ // 从内到外构建过滤器链（洋葱模型） │
│ │
│ // ... 授权过滤器 │
│ handler = genericapifilters.WithAuthorization( │
│ handler, c.Authorization.Authorizer, c.Serializer) │
│ │
│ // ... 流控过滤器 │
│ handler = genericfilters.WithPriorityAndFairness(...) │
│ │
│ // ... 伪装过滤器 │
│ handler = genericapifilters.WithImpersonation(...) │
│ │
│ // ... 审计过滤器 │
│ handler = genericapifilters.WithAudit(...) │
│ │
│ // 认证失败处理器 │
│ failedHandler := genericapifilters.Unauthorized(c.Serializer) │
│ failedHandler = genericapifilters.WithFailedAuthenticationAudit(...) │
│ │
│ // 🔥🔥🔥 认证过滤器（关键！） │
│ handler = genericapifilters.WithAuthentication( │
│ handler, │
│ c.Authentication.Authenticator, // 👈 从 Config 取出认证器 │
│ failedHandler, │
│ c.Authentication.APIAudiences, │
│ c.Authentication.RequestHeaderConfig, │
│ ) │
│ │
│ // ... 其他外层过滤器 │
│ handler = genericfilters.WithCORS(handler, ...) │
│ handler = genericfilters.WithTimeoutForNonLongRunningRequests(...) │
│ handler = genericapifilters.WithRequestInfo(...) │
│ handler = genericfilters.WithPanicRecovery(...) │
│ │
│ return handler // 返回完整的过滤器链 │
│ } │
└─────────────────────────────────────────────────────────────────────────────┘
↓
┌─────────────────────────────────────────────────────────────────────────────┐
│ 第八步：WithAuthentication() 创建认证过滤器 │
│ staging/src/k8s.io/apiserver/pkg/endpoints/filters/ │
│ authentication.go:46 │
├─────────────────────────────────────────────────────────────────────────────┤
│ func WithAuthentication( │
│ handler http.Handler, │
│ auth authenticator.Request, // 👈 认证器（从 Config 传入） │
│ failed http.Handler, │
│ apiAuds authenticator.Audiences, │
│ requestHeaderConfig *RequestHeaderConfig, │
│ ) http.Handler { │
│ │
│ return http.HandlerFunc(func(w http.ResponseWriter, req *http.Request) {│
│ // 设置 API Audiences │
│ if len(apiAuds) > 0 { │
│ req = req.WithContext( │
│ authenticator.WithAudiences(req.Context(), apiAuds)) │
│ } │
│ │
│ // 🔥 调用认证器进行认证 │
│ resp, ok, err := auth.AuthenticateRequest(req) │
│ // 👆 │
│ // 认证器链按顺序尝试认证： │
│ // 1. RequestHeaderAuthenticator │
│ // 2. X509Authenticator │
│ // 3. BearerTokenAuthenticator │
│ // └─ TokenCache │
│ // └─ TokenUnion │
│ // ├─ TokenFileAuthenticator │
│ // ├─ ServiceAccountAuthenticator │
│ // ├─ BootstrapTokenAuthenticator │
│ // ├─ JWTAuthenticator (OIDC) │
│ // └─ WebhookAuthenticator │
│ // 4. AnonymousAuthenticator │
│ │
│ // 认证失败处理 │
│ if err != nil || !ok { │
│ failed.ServeHTTP(w, req) // 返回 401 │
│ return │
│ } │
│ │
│ // 验证 Audiences │
│ if !audiencesAreAcceptable(apiAuds, resp.Audiences) { │
│ failed.ServeHTTP(w, req) │
│ return │
│ } │
│ │
│ // 🎯 认证成功：删除 Authorization 头 │
│ req.Header.Del("Authorization") │
│ │
│ // 删除前端代理头 │
│ headerrequest.ClearAuthenticationHeaders(...) │
│ │
│ // 🎯 将用户信息存入请求上下文 │
│ req = req.WithContext( │
│ genericapirequest.WithUser(req.Context(), resp.User)) │
│ │
│ // 🎯 调用下一个处理器（授权过滤器） │
│ handler.ServeHTTP(w, req) │
│ }) │
│ } │
└─────────────────────────────────────────────────────────────────────────────┘
↓
┌─────────────────────────────────────────────────────────────────────────────┐
│ 第九步：HTTP 请求处理流程 │
├─────────────────────────────────────────────────────────────────────────────┤
│ 客户端发送 HTTP 请求 │
│ ↓ │
│ 到达 GenericAPIServer.Handler.FullHandlerChain │
│ ↓ │
│ 经过过滤器链（从外到内）： │
│ 1. WithPanicRecovery // Panic 恢复 │
│ 2. WithRequestInfo // 解析请求信息 │
│ 3. WithTimeoutForNonLongRunningRequests // 超时 │
│ 4. WithCORS // CORS │
│ 5. 🔥 WithAuthentication // 认证（关键！） │
│ │ │
│ ├─ 调用 auth.AuthenticateRequest(req) │
│ │ └─ 认证器链按顺序尝试认证 │
│ │ │
│ ├─ 认证成功： │
│ │ - 删除 Authorization 头 │
│ │ - 将用户信息存入 context │
│ │ - 调用下一个处理器 │
│ │ │
│ └─ 认证失败： │
│ - 返回 401 Unauthorized │
│ │
│ 6. WithAudit // 审计 │
│ 7. WithImpersonation // 伪装 │
│ 8. WithPriorityAndFairness // 流控 │
│ 9. WithAuthorization // 授权 │
│ ↓ │
│ 到达业务逻辑处理器 (director) │
│ ↓ │
│ 路由到具体的 API Handler │
│ ↓ │
│ 返回响应 │
└─────────────────────────────────────────────────────────────────────────────┘
